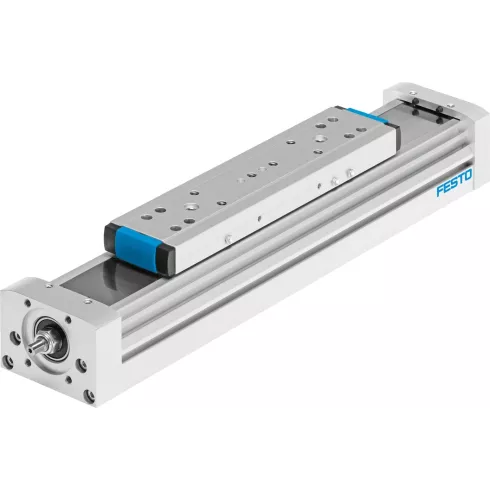

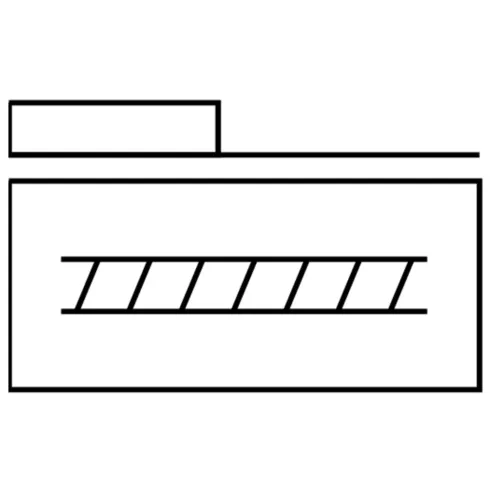

Привод со шпинделем Festo ELGA-BS-KF-80-600-0H-20P-ML
Характеристики
Серия товара
—
ELGA
Внутренний стандарт
—
IDO28456
Производитель
—
Festo
Наименование
—
Привод со шпинделем
Тип конструкции
—
Электромеханический линейный приводCо шпинделем с рециркулирующим шарикоподшипником
498 630 ₽
Гарантия 12 месяцев
Цены на сайте носят информационный характер и не являются публичной офертой.
С направляющей с рециркулирующими шарикоподшипниками
Серия товара
ELGA
Внутренний стандарт
IDO28456
Производитель
Festo
Наименование
Привод со шпинделем
Тип конструкции
Электромеханический линейный приводCо шпинделем с рециркулирующим шарикоподшипником
Положение при сборке
Любое
Температура окружающей среды
От -10 °C до +60 °C
Дополнительный вес на 10 мм хода
46,5 г
Направляющая
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Максимальная скорость
3.000 1/мин1 м/с
Перемещаемая масса
1.370 г
Максимальное усилие Fy
2.500 Н
Максимальное усилие Fz
3.050 Н
Максимальный момент Mx
36 Нм
Максимальный момент My
228 Нм
Максимальный момент Mz
228 Нм
Класс защиты
IP40
Точность повторения
±0,02 мм
Материал профиля
Алюминиевый сплавАнодированный
Метод измерения
Инкрементальный
Материал каретки
Сталь
Рабочий ход
600 мм
Максимальное усилие подачи Fx
600 Н
Диаметр шпинделя
15 мм
Шаг шпинделя
20 мм/об
Тип мотора
Шаговый моторСервомотор
Тип шпинделя
Шарико-винтовой шпиндель
Максимальное ускорение
15 м/с²
Максимальное радиальное усилие на приводном валу
250 Н
Массовый момент инерции JH на метр хода
0,346 кг·см²/м
Массовый момент инерции JL на кг нагрузки
0,1013 кг·см²/кг
Массовый момент инерции, JO
0,097 кг·см²
Материал шпинделя
Сталь
Материал гайки шпинделя
Сталь
Коэффициент подачи
20 мм/об
Материал крышки привода
Алюминиевый сплавАнодированный
Резерв хода
0 мм
Материал концевых крышек
Алюминиевый сплав анодированный
Материал направляющей рейки
Сталь
Моменты инерции сечения 2-ой степени Iy
310×10³ мм<sup>4
Моменты инерции сечения 2-ой степени Iz
977×10³ мм<sup>4
Крутящий момент инерции
67,3×10³ мм<sup>4
Момент холостого хода при максимальной скорости перемещения
0,6 Нм
Момент холостого хода при минимальной скорости перемещения
0,35 Нм
Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей)
9.200 Н
Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей)
11.224 Н
Динамическое отклонение (нагрузка перемещается)
0,05% длины привода, максимум 0,5 мм
Статическое отклонение (нагрузка в покое)
0.1% длины привода
