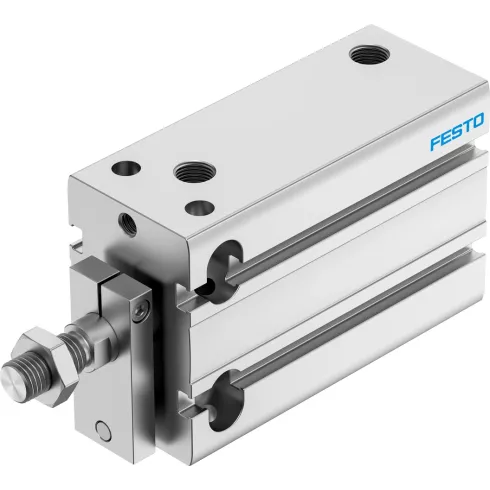

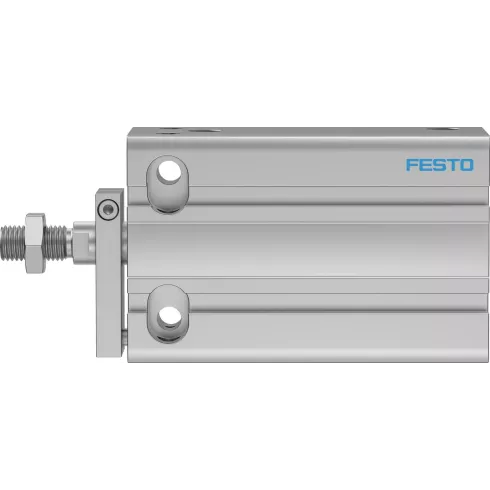

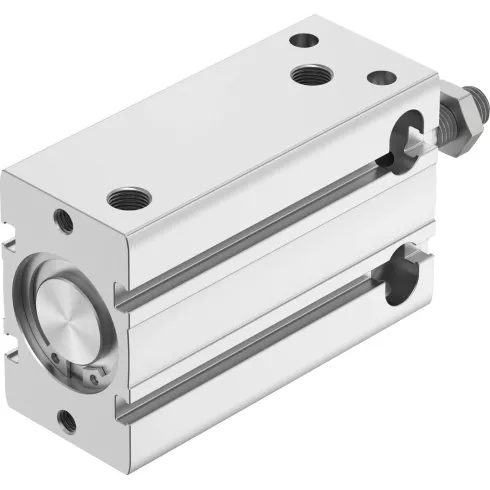

Компактный пневмоцилиндр Festo DPDM-Q-32-50-PA

Компактный цилиндр Festo DPDM-Q-32-50-PA — компактный мультимонтажный пневмоцилиндр двустороннего и одностороннего действия. Компактная конструкция и модульная система позволяют использовать цилиндры этой серии во многих отраслях промышленности. Широкий спектр модификаций позволяет конфигурировать исполнение под потребности конкретного заказчика. Используется в промышленных установках для перемещения, зажима, удержания, включая линейные перемещения, в том числе на коротком ходе.

Ключевые особенности

• укороченная версия компактного цилиндра DMM;
• все монтажные интерфейсы компактного цилиндра DPDM совместимы с интерфейсами компактного цилиндра DMM;
• возможен монтаж через сквозные отверстия или с помощью внутренней резьбы, вертикальная или горизонтальная установка;
• простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки;
• предусмотрены пазы для установки датчика приближения
• в базовом исполнении установлены упругие демпфирующие кольца для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях);
• используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)»;

Шток изготавливается из высоколегированной нержавеющей стали

Корпус цилиндра выполнен из алюминиевого сплава.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR) и нитриловой резины (NBR). Для термостойкой конфигурации используются уплотнения из фторкаучука (FKM) и гидрированной нитриловой резины (HNBR).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Допускается работа со смазкой (с распылением масла в сжатом воздухе).

Варианты исполнения цилиндров:

• толкающий или тянущий поршневой шток на одном конце;
• резьба на штоке
• двусторонний полый шток;
• с защитой от кручения;
• термостойкие уплотнения.
