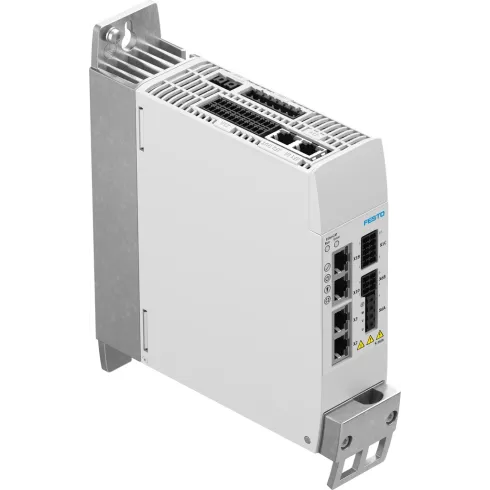

Контроллер привода Festo CMMT-AS-C4-3A-PN-S1
Характеристики
Серия товара
—
CMMT
Внутренний стандарт
—
IDO28456
Производитель
—
Festo
Наименование
—
Контроллер сервопривода
Положение при сборке
—
Свободная конвенция; Вертикальное
Гарантия 12 месяцев
Цены на сайте носят информационный характер и не являются публичной офертой.
Серия товара
CMMT
Внутренний стандарт
IDO28456
Производитель
Festo
Наименование
Контроллер сервопривода
Положение при сборке
Свободная конвенция; Вертикальное
Температура окружающей среды
От 0 до +50 °C
Тип крепления
Монтажная плита, болтовая
Класс защиты
IP20
Степень загрязнения
2
Допустимые колебания напряжения
-20 % / +15 %
Вход логической схемы
PNP (положительное переключение)
Температура хранения
От -25 °C до +55 °C
Fieldbus интерфейс, протокол
PROFINET IRT; PROFINET RT
Fieldbus интерфейс, тип подключения
2х разъем
Fieldbus интерфейс, технология подключения
RJ45
Элементы управления
Опционально: устройство управления CDSB
Интерфейс промышленной шины, скорость обмена данными
100 Мбит/с
Дисплей
Светодиод зеленый/желтый/красный
Цифровые выходы
PNP (положительное переключение)
Сертификационный департамент
01/205/5640.00/18TÜВ RheinlandUL E331130
Функция безопасности
безопасное управление тормозом (SBC)Безопасное отключение момента (STO)Безопасная остановка 1 (SS1)
Уровень представления (PL)
Безопасное управление тормозом (SBC) / категория 3, Класс оборудования еБезопасное отключение момента (STO)/Категория 4, Класс оборудования е
Номинальное рабочее напряжение AC
230 В AC
Относительная влажность воздуха
5 % - 90 % (без образования конденсата)
Примечание по окружающей температуре
Мощность должна быть уменьшена на 3% / ° C при температуре окружающей среды выше +40 ° C
Интерфейс Ethernet, протокол
TCP/IP
Интерфейс Ethernet, функция
Параметризация и ввод в эксплуатацию
Импульсная мощность
6 кВ
Выходная частота
0 ... 599 Hz
Фильтр сетевого питания
Встроенный
Коммуникационный профиль
PROFIdriBe, PROFIenergy
Номинальное рабочее напряжение, фазы
Однофазный
Максимальное среднее напряжение в сети, DC
395 В
Характеристики цифровых выходов
Свободно конфигурируется в данных пределахБез гальванической развязкиDiagnostics outputs in some cases
Мощность тормозного импульса
1,6 кВА
Номинальное рабочее напряжение DC, питание логики
24 В DC
Потребление тока, питание логики без зажимного тормоза
0,5 А
Диапазон выходного напряжения AC
3x (0 – Input) В
Линейная частота
48 ... 62 Hz
Допустимый диапазон, напряжение для логики
± 20 %
Эффективный номинальной ток на фазу
4 A
Эффективный пиковый ток на фазу
12 A
Макс. длительного пикового тока
2 с
Количество цифровых выходов на 24 В DC
6
Номинальная мощность контроллера
700 Вт
Количество цифровых логических входов
12
Пиковая нагрузка
2.000 Вт
Соединение Fieldbus
PROFINET
Выходной интерфейс датчика перемещения, характеристики
max. 16348 ppr1 MHz maximum output frequency
Входной интерфейс датчика перемещения, характеристики
max. 16348 ppr1 MHz maximum output frequency
Интерфейс процесса
AC1: Adj.-Speed DriВesAC4: Synchr. SerВo ApplicationAC3: DriВe Вт. Positioning Func
Диапазон работы логических входов
От -3 В до 30 В
Характеристики уставки входа
Дифференциальные входыКонфигурируется для скорости в об./мин.Configurable for current/force
Рабочий диапазон уставок входа
± 10 В
Характеристики логических входов
Свободно конфигурируется в данных пределахSafety inputs in some casesБез гальванической развязки
Импеданс уставки входа
70 кОм
Максимальный ток, цифровые выходы логики
20 мА
Количество аналоговых уставок входов
1
Спецификация, цифровой вход
Based on IEC 61131-2, type 3
Диагностическое покрытие
97 %
SFF Доля Безопасных Отказов
99 %
Аппаратная отказоустойчивость
1
Режим работы контроллера
Cascade controllerP контроллер позиционированияPI контроллер скоростиPI current regulator for F or MProfile operation Втith record and direct modeInterpolated mode Вia fieldbusSynchronised operating modesHomingSetting-upAutotuning
Тормозящий резистор, внешний
70 ... 100 Ohm
Номинальное напряжение, питание нагрузки DC
320 В
Пиковый ток, питание нагрузки
16,8 А
Номинальный ток, питание нагрузки
5,6 А
Активный PFC
Нет
Диапазон входного напряжения AC
100 ... 230 В
Класс безопасности
I
Допустимый диапазон, питание нагрузки
-20 %/+15 %
Максимальное потребление тока для логического питания, удержания тормоза и входа/выхода
2,3 A
Максимальная высота установки
2 м
Вес продукта
1400 г
Максимальный непрерывный выход внешнего тормозного резистора
350 Вт
Тормозящий резистор, встроенный
100 Ohm
Максимальная длина кабеля двигателя без сетевого фильтра
25 м
Max. voltage drop from logic supply to brake output
0,8 В
Рабочий диапазон Аналоговых входов
± 10 В
